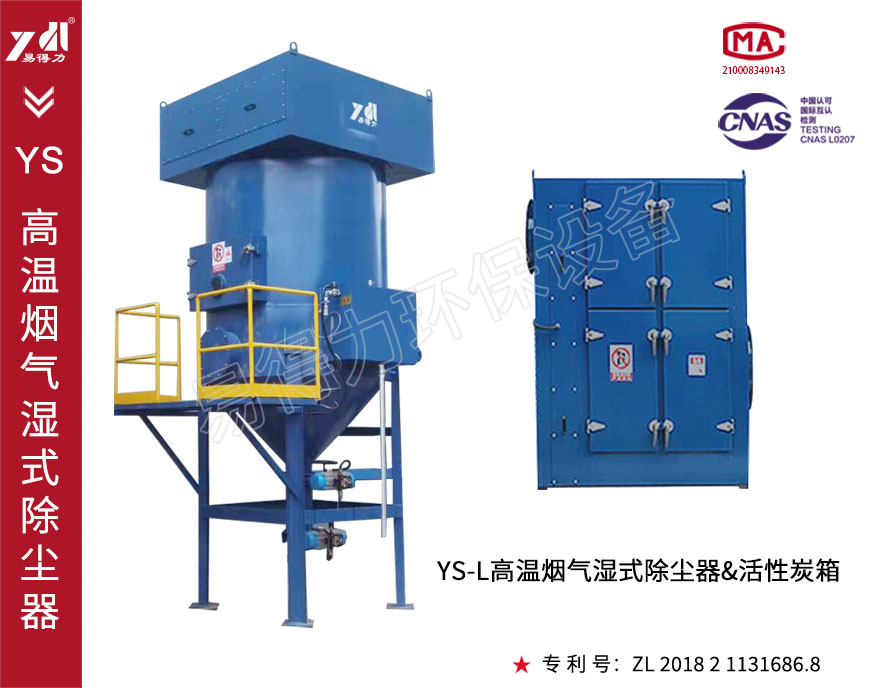

YS-L高溫煙氣濕式除塵器工作原理

專利號:ZL 2018 2 1131686.8 ZL 2018 2 1131039.7

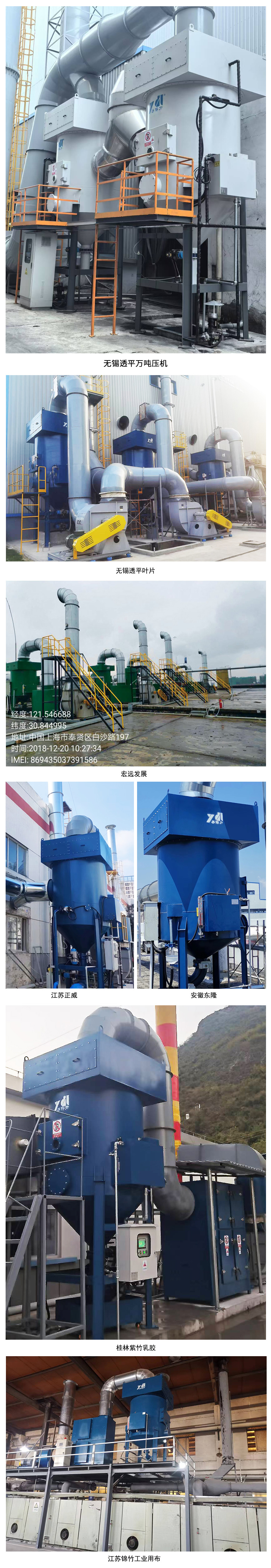

1、適用于印染行業、油漆噴涂行業，鎂鋁合金加工行業，鑄造行業，化工行業。燒毛機、定型機、涂層機、印花機、排氣

口煙氣含vOCS，非甲烷總經、甲烷等有機揮發物，具有高溫高油性，粘附性強。經過多年實踐操作，我公司研發團隊開發

出YS-L沖擊混溶處理裝置，經使用單位高強度連續使用，過濾精度高，節水效能好，使具有一定溫度的粉塵和有機氣體，

經過該裝置三層過濾系統(專利號:ZL2017 20036282 . X)，通過水力的強烈沖擊，混溶產生高分子泡沫，粉塵粘在泡沫外壁，

經過中心處理系統強制剝離及降溫，清理后的氣體經過兩層過濾系統脫水除霧，然后進入活性炭箱由活性炭充分吸附，過濾

效率≥99% ( 10 u m-0.3 u m)，剝離后的粉塵經過泥水分離系統后存放或廢液經過排油電動閥進入水處理系統。

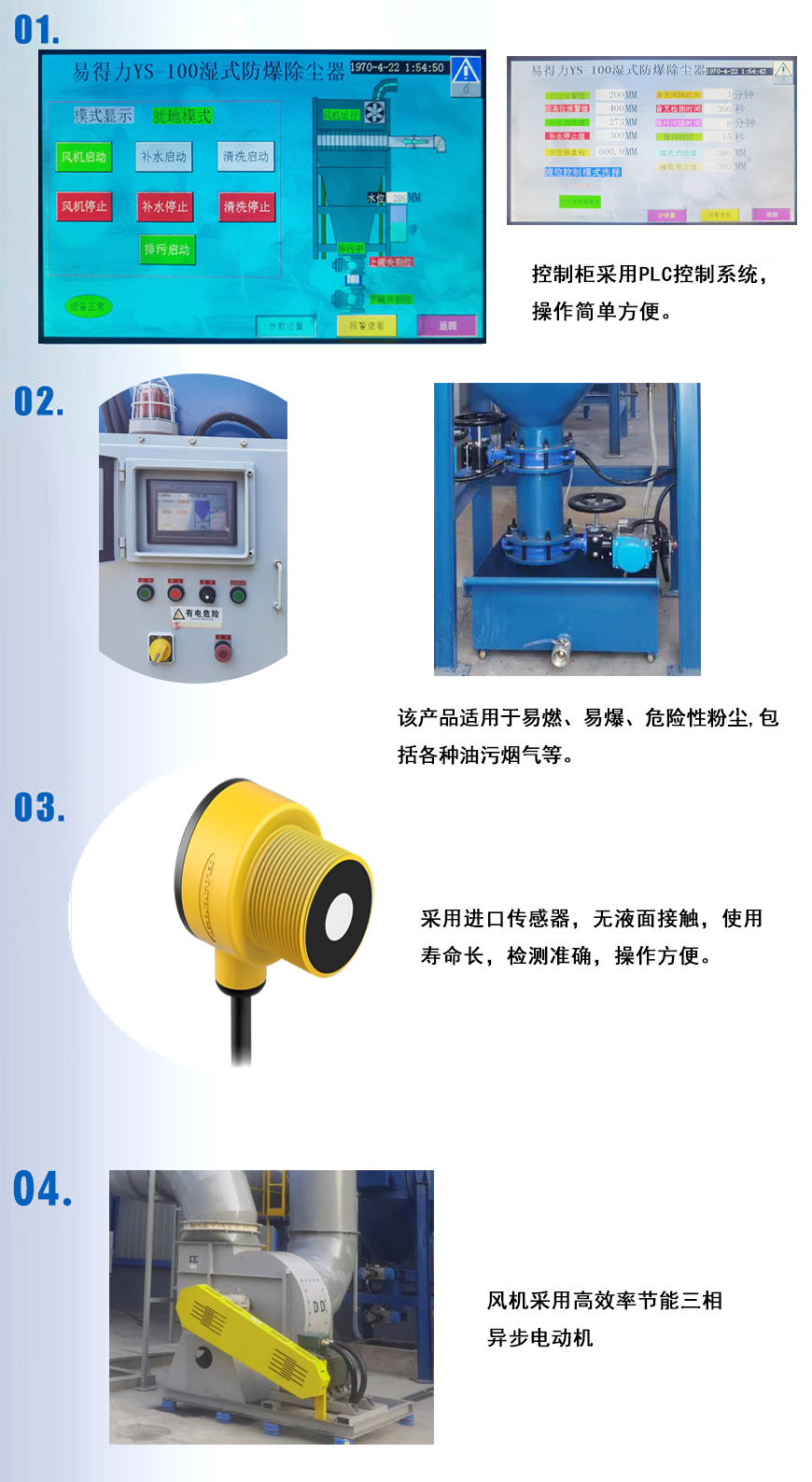

2、工作原理：設備采用PLC控制可視化操作，可遠程監控及集中控制，設備自帶引風機，結構緊湊，占地面積小，風量大，

后期運行成本低。

3、過濾系統
YS型防爆濕式集塵器是利用與洗滌液(一般為水）強制沖擊混溶，經過中心處理系統過濾，中心處理器采用304不銹鋼。

（專利號ZL2017 2 0035872.0）利用高分子氣泡與顆粒物分離，直接進入泥水分離系統，保持水的干凈度，過濾分解然后經

過兩層水霧精密過濾（過濾系統專利號ZL2017 20036282.X），排放濕度與正常空氣所含濕度相符。泥水分離系統分上閥門、

下閥門，卸料時上閥門關閉，下閥門開啟，顆粒物帶有少量的水排放到收料箱。根據客戶要求設備可選配沉淀箱，沉淀后的

水由水泵直接打回設備繼續使用，做到無公害無污染。

4、性能特點：結構簡單、布局合理、操作方便、占地面積小。內部處理系統采用不銹鋼制作，穩定性好，使用壽命長。集

全機內部有二級脫水裝置，氣、水分離干凈徹底，運行成本低。

5、技術指標除塵效率：大于99%，濕式集塵機可以有效地將直徑為0.1-20微米的固態粒子從氣流中除去。

6、安全對策：易燃、易爆粉塵采用泄爆口、防爆電器、水位報警及排氫口等。

7、資質證書：防爆證書，專利證書，ISO9001等資質證書。

8、設計安裝：根據粉塵防爆安全規程要求，可提供獨立設計及施工方案，整個系統可加裝氫氣探測、粉塵探測儀。建立安全

監測報警裝置。
